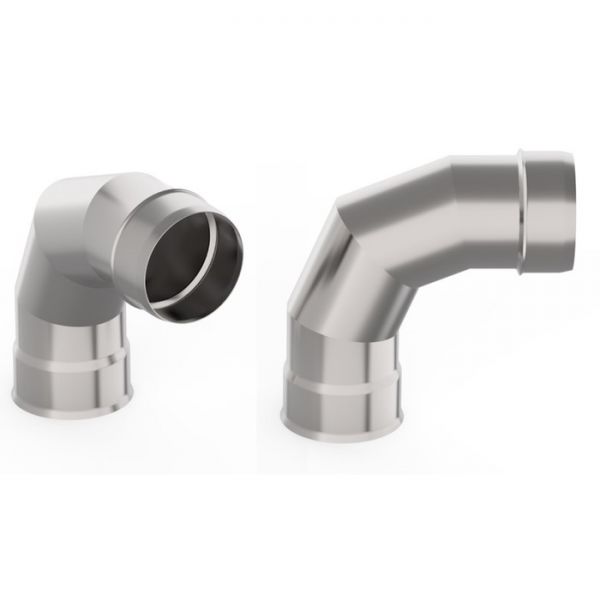

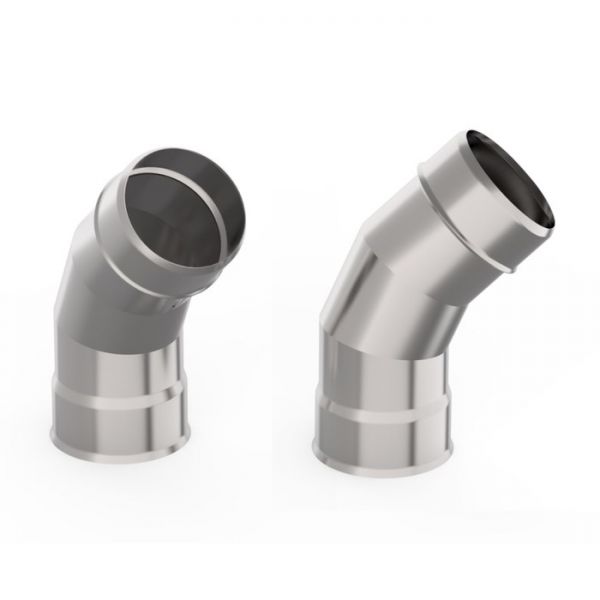

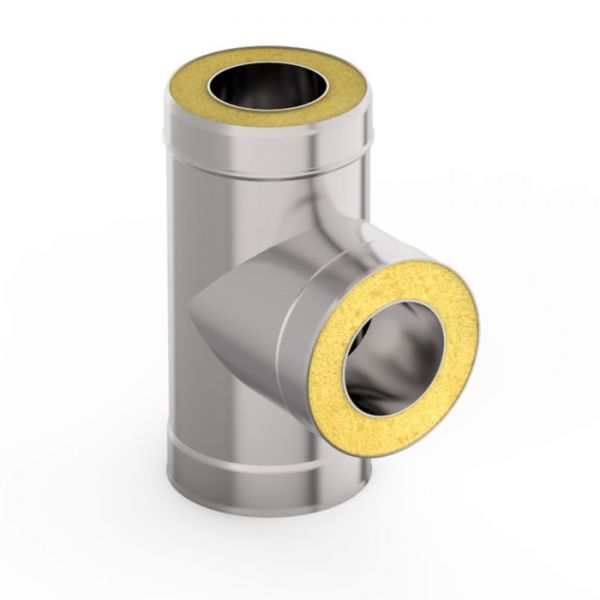

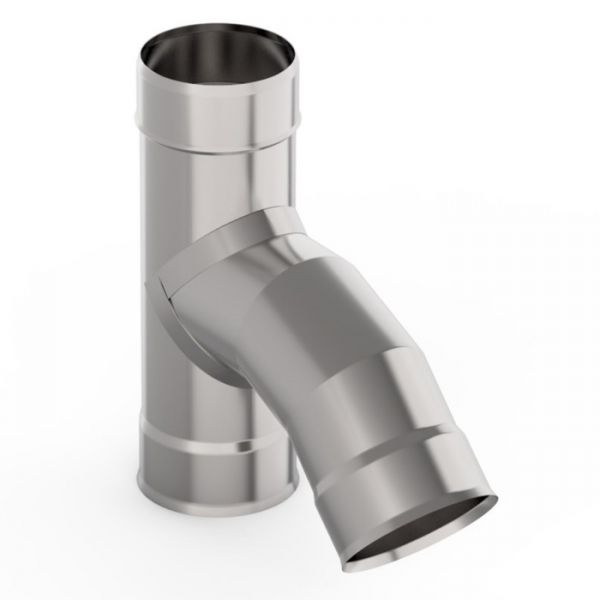

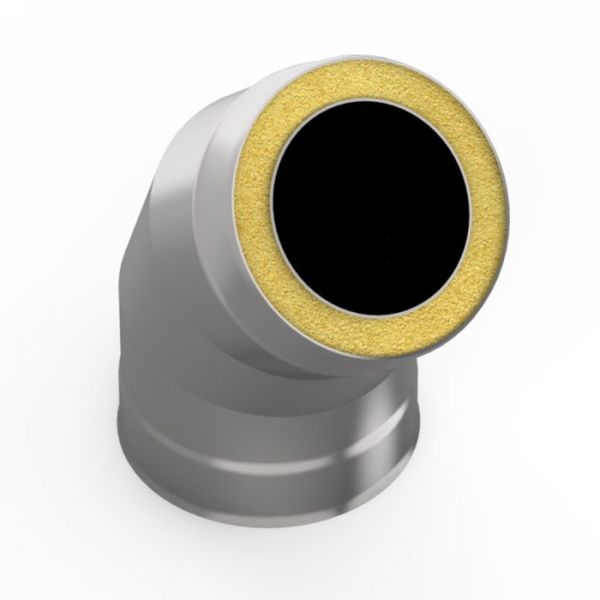

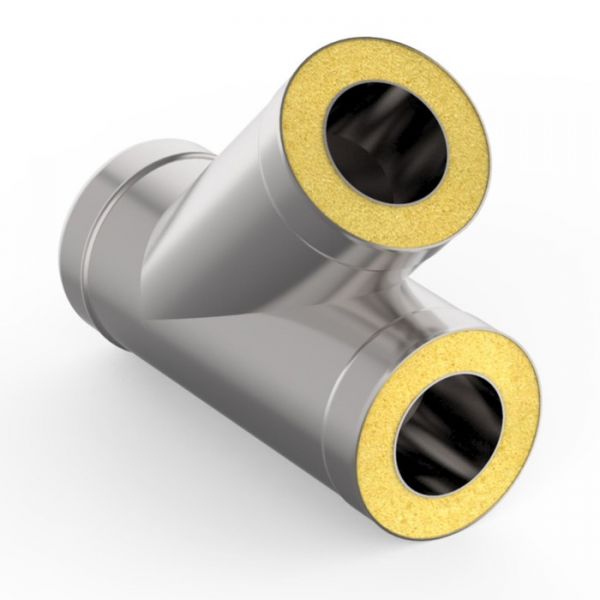

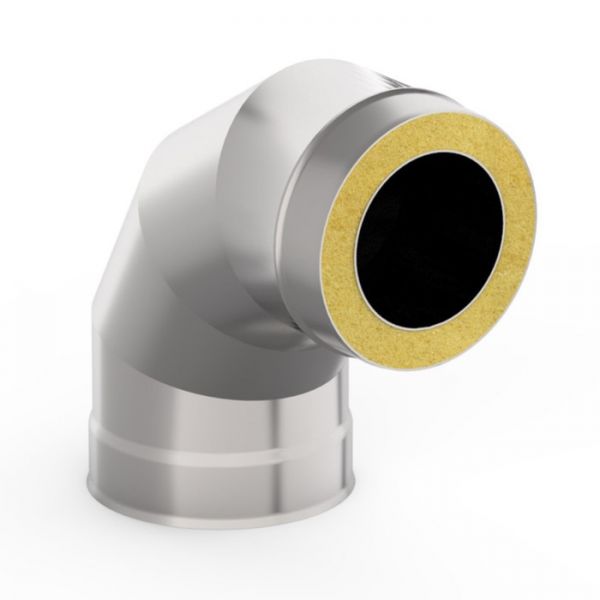

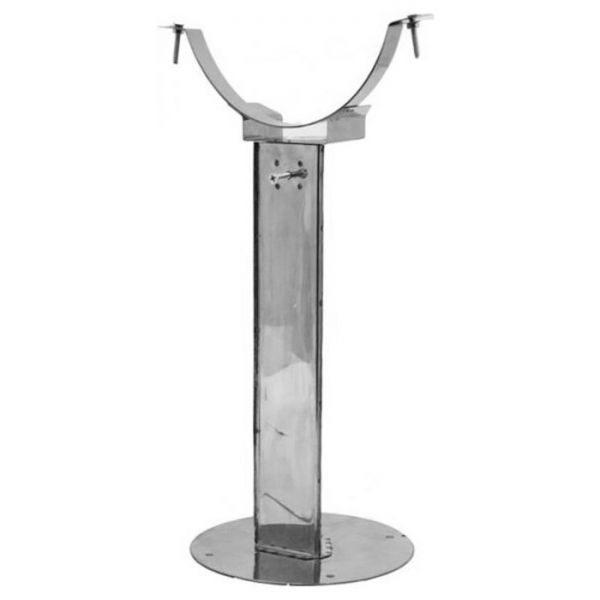

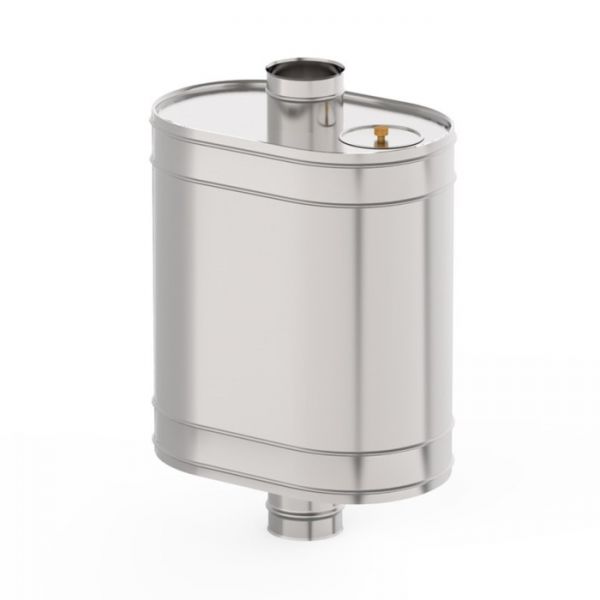

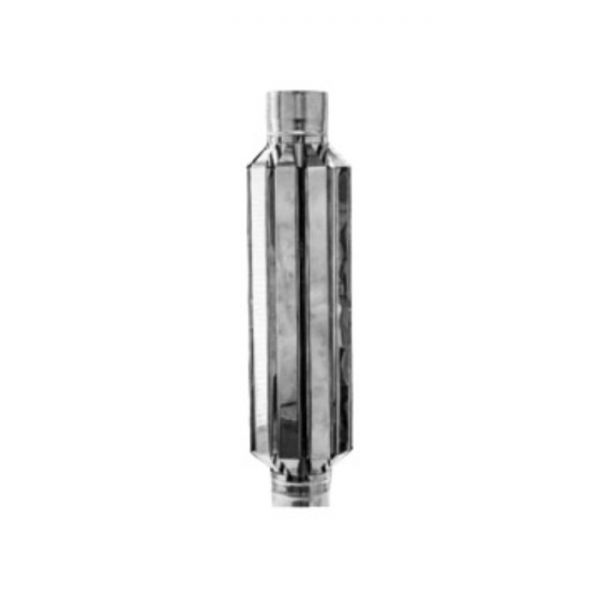

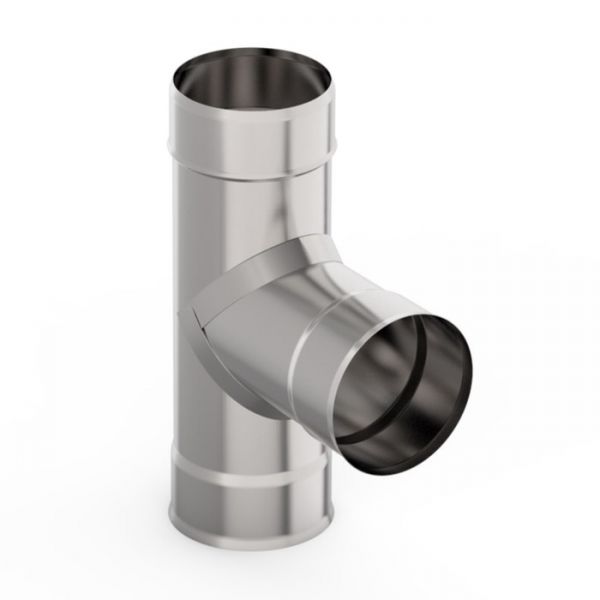

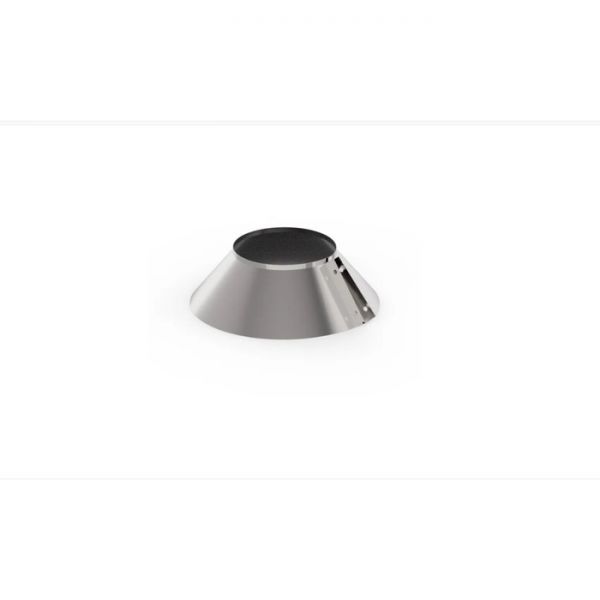

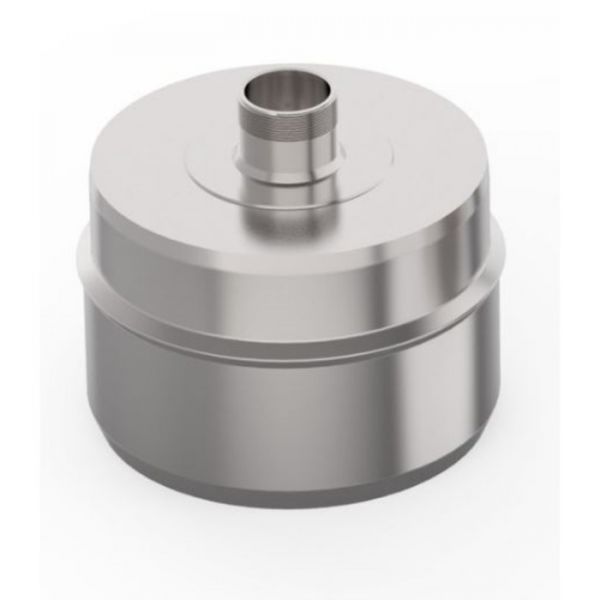

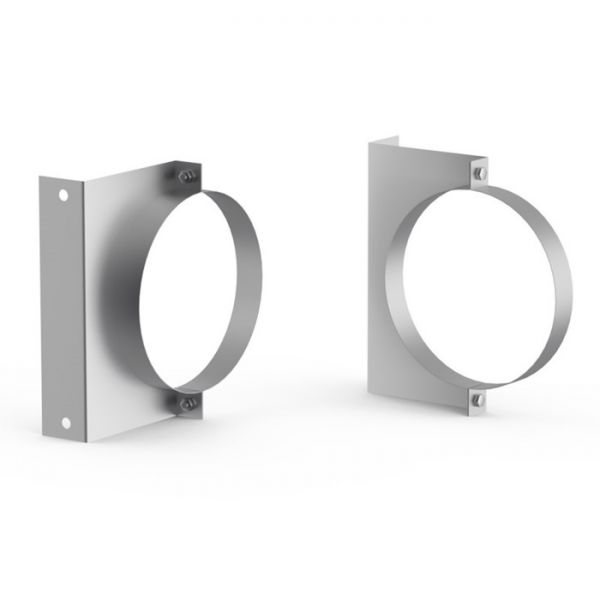

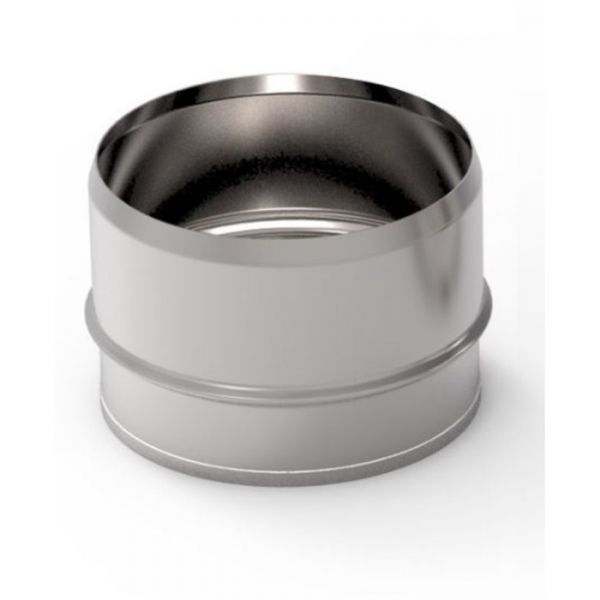

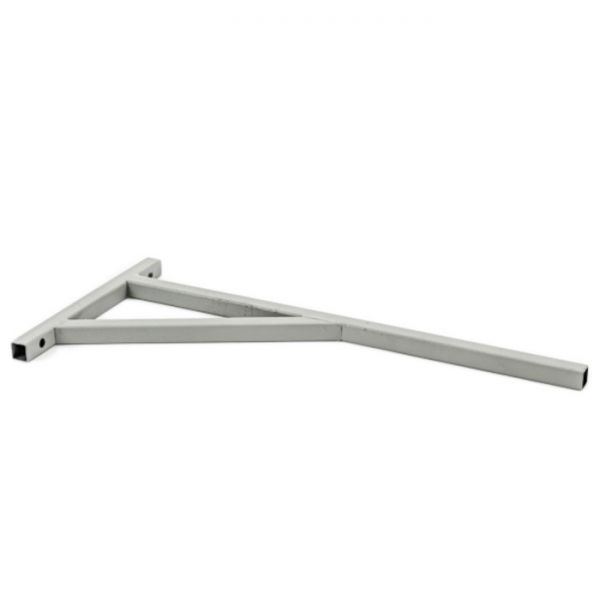

Дымоходы и вентиляция
Готовый комплект торговой марки УМК из нержавеющей стали AISI 439 для сборки дымохода. Комплект всегда можно дополнить любыми элементами, но только ТМ УМК, так как дымоходы разных производителей не стыкуются между собой!
У всех элементов ТМ УМК шов на изделии идёт в нахлёст.
Если нужно, к примеру, 5 метров, то Вам необходимо докупить 2 метра трубы или сэндвича (зависит от комплекта).
Комплектация
- Адаптер котла, d 115 x 115 мм, нержавейка толщина 1.0 мм, высота 120 мм - 1 шт.

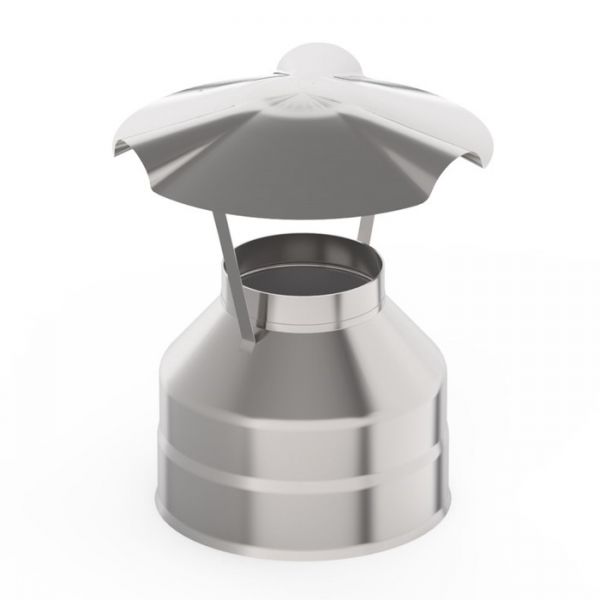

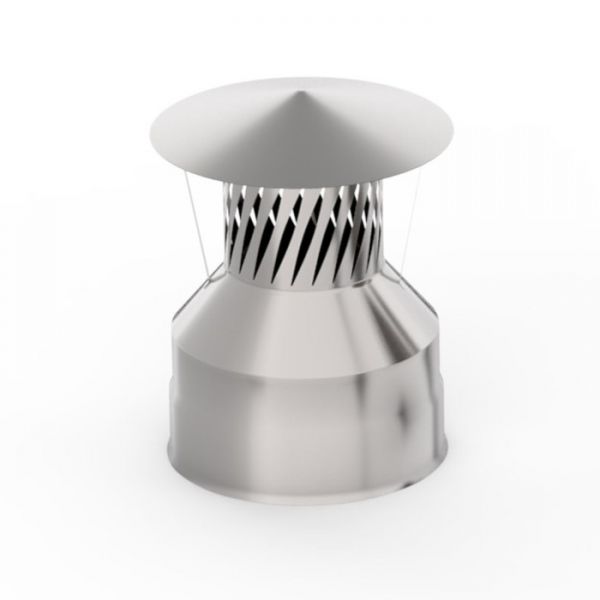

- Оголовок d 115 x 200 мм, нержавейка, толщина 0.5 мм - 1 шт.
- Старт-сэндвич, холодный, d 115 x 200 мм, нержавейка толщина 1.0/0.5 мм (П-М) - 1 шт.

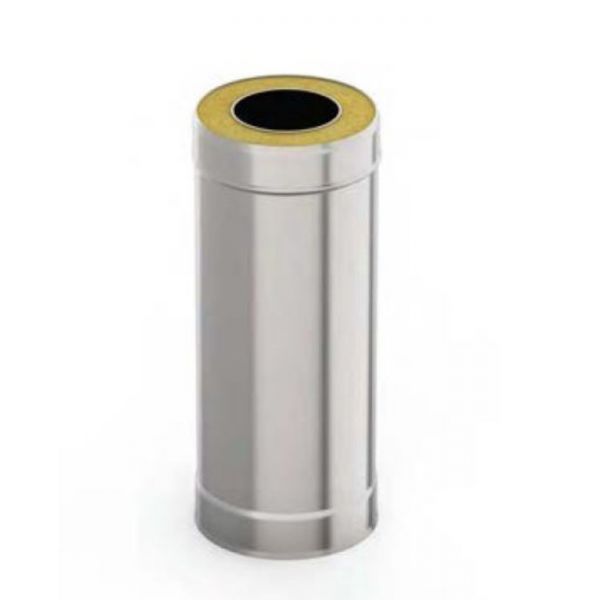

- Сэндвич-труба, длина 1.0 м, d 115 x 200 мм, нержавейка толщина 1.0/0.5 мм - 3 шт.

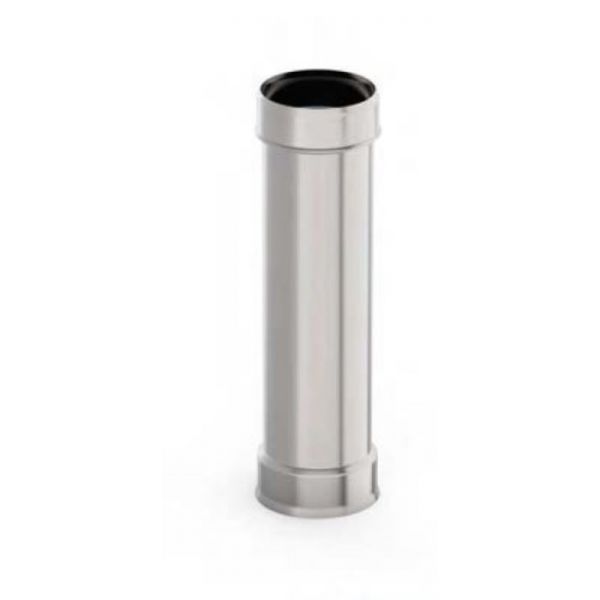

- Труба, длина 1.0 м, d 115 мм, нержавейка толщина 1.0 мм -1 шт.

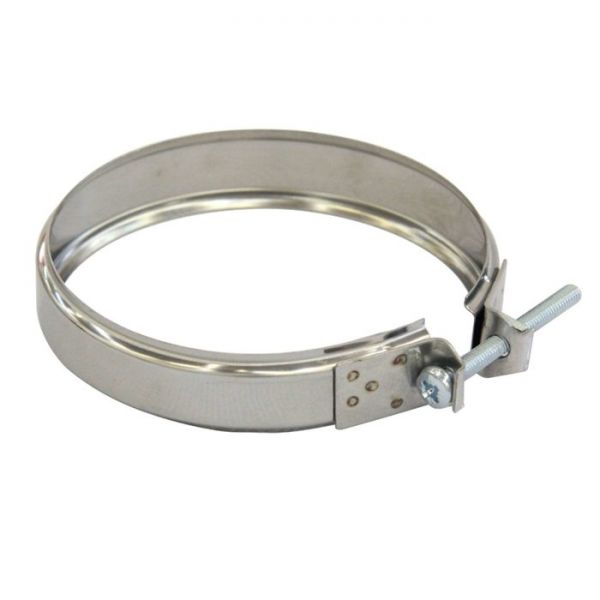

- Хомут обжимной, d 200 мм, нержавейка толщина 0.5 мм - 4 шт.
- Шибер-задвижка, d 115 мм, нержавейка толщина 1.0 мм - 1 шт.
Готовый комплект торговой марки УМК из нержавеющей стали AISI 439 для сборки дымохода. Комплект всегда можно дополнить любыми элементами, но только ТМ УМК, так как дымоходы разных производителей не стыкуются между собой!
У всех элементов ТМ УМК шов на изделии идёт в нахлёст.
Если нужно, к примеру, 5 метров, то Вам необходимо докупить 2 метра трубы или сэндвича (зависит от комплекта).
Комплектация
- Адаптер котла, d 115 x 115 мм, нержавейка толщина 1.0 мм, высота 120 мм, М-М - 1 шт.
- Оголовок d 115 x 200 мм, нержавейка, толщина 0.5 мм - 1 шт.
- Старт-сэндвич, холодный, d 115 x 200 мм, нержавейка толщина 0.5 мм, П-М - 1 шт.
- Сэндвич-труба, длина 1.0 м, d 115 x 200 мм, нержавейка толщина 0.5 мм - 3 шт.
- Труба d 115 мм, , длина 0.5 м, нержавейка толщина 1.0 мм -1 шт.
- Хомут обжимной, d 200 мм, нержавейка толщина 0.5 мм - 4 шт.
- Шибер-задвижка, d 115 мм, нержавейка толщина 1.0 мм - 1 шт.
Теплообменники «Пингвин» и «Пингвин Плюс» предназначены для эксплуатации совместно с инфракрасными газовыми горелками. Обратите внимание, что номинальная тепловая мощность теплообменника определяется мощностью и типом горелки, с которой он работает.
Теплообменники применяются для обогрева и создания комфортной температуры в туристических и рыбацких палатках, туристических домиках, теплицах, гаражах и другими помещениям для временного пребывания людей, путем конвективного нагрева воздуха.
Эксплуатация теплообменника производиться только с безусловным (обязательным) отводом продуктов горения из отапливаемой зоны. Не допускается установка теплообменников без постоянного присмотра. При работе теплообменника происходит потребление кислорода, в следствие чего необходимо обеспечить проветривание отапливаемой зоны или насыщения её свежим воздухом. При эксплуатации не располагайте теплообменник в прямой близости с легковоспламеняющимися материалами и веществами. Данные теплообменники должны использоваться только для нагрева воздушной среды.
Внимание!
Производитель не несёт ответственности за последствия, связанные с неправильной эксплуатацией и самовольным внесением изменений в конструкцию теплообменника.
КОМПЛЕКТАЦИЯ теплообменника Пингвин Плюс:
- Теплообменник
- 4 Газоотводных вальцованных труб 501,5500
- Угловой отвод 450 501,5100*100 мм
Изначально изучите настоящее руководство по эксплуатации и инструкцию пользователя по эксплуатации газовых горелок.
- Устойчиво установите теплообменник с газовой горелкой.
- Произведите проверку исправности проводов питания вентиляторов.
- Смонтируйте набор труб для отвода продуктов сгорания за пределы используемого помещения.
- Убедитесь, что сопло горелки не засорено, в противном случае продуйте его в противоположную истечению газа сторону.
- Подсоедините к соплу горелки газовый шланг и надёжно закрепите его хомутом.
- Убедитесь в отсутствии утечек газа.
- Горелка разжигается от источника открытого огня (спички).
Розжиг производится в следующей последовательности:
- зажженный источник огня (рекомендована длинная спичка) подносится и вкладывается в открытую заслонку теплообменника, а затем открывается вентиль газового баллона и подаётся газ.
- Через несколько секунд появиться голубое пламя на поверхности керамического излучателя горелки.
- По прошествии 3-5 минут горелка нагреется, что будет характеризоваться жёлто-красным цветом поверхности керамического излучателя и без визуальных языков пламени на поверхности.
- В течении одной минуты после розжига горелки подсоединить клеммы охлаждающих вентиляторов (кулеров) теплообменника к источнику питания (аккумуляторной батарее напряжением 12В соблюдая полярность или присоединив блок питания к домашней сети 220В).
- Убедитесь, что вентиляторы исправно работают.
В нормальной работе теплообменника можно убедиться наличием теплового потока из трубчатых отверстий. При эксплуатации теплообменников с регулируемыми газовыми горелками следуйте инструкциям используемой горелки.
Перед первым применением теплообменника с горелкой необходимо дать отработать ему в течении 40 минут на открытом воздухе для удаления остаточной органики, пыли, смазочных веществ. Для установки газоотводных труб на верхней поверхности теплообменников имеется патрубок с конденсатоприемником.
По окончании работы теплообменника закройте вентиль газового баллона, чтобы произошло полное выгорание остатков газа в горелке и подводящем шланге. После выключения горелки вентиляторы должны работать в течение 15 минут до охлаждения корпуса теплообменника до температуры 40-50С. Далее вентиляторы обесточиваются. Транспортировка теплообменника возможна после его охлаждения до температуры, не вызывающей ожоги и тепловые повреждения кожных покровов.
Внимание!
- Не оставляйте работающий прибор без присмотра!
- Не допускайте к эксплуатации детей, это опасно!
- Запрещается эксплуатация прибора с механическими повреждениями, нарушающими целостность конструкции!
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Теплообменники транспортируются и хранятся при температуре от минус 50С до плюс 50С, при относительной влажности не более 85%. Транспортировку и хранение желательно осуществлять в специальных сумках, контейнерах, чехлах, кофрах.
Теплообменники «Пингвин» предназначены для эксплуатации совместно с инфракрасными газовыми горелками. Обратите внимание, что номинальная тепловая мощность теплообменника определяется мощностью и типом горелки, с которой он работает.
Теплообменники применяются для обогрева и создания комфортной температуры в туристических и рыбацких палатках, туристических домиках, теплицах, гаражах и другими помещениям для временного пребывания людей, путем конвективного нагрева воздуха.
Эксплуатация теплообменника производиться только с безусловным (обязательным) отводом продуктов горения из отапливаемой зоны. Не допускается установка теплообменников без постоянного присмотра. При работе теплообменника происходит потребление кислорода, в следствие чего необходимо обеспечить проветривание отапливаемой зоны или насыщения её свежим воздухом.
При эксплуатации не располагайте теплообменник в прямой близости с легковоспламеняющимися материалами и веществами. Данные теплообменники должны использоваться только для нагрева воздушной среды.
Внимание!
Производитель не несёт ответственности за последствия, связанные с неправильной эксплуатацией и самовольным внесением изменений в конструкцию теплообменника.
КОМПЛЕКТАЦИЯ теплообменника Пингвин Плюс:
- Теплообменник
- 4 Газоотводных вальцованных труб 301500
- Угловой отвод 450 301100*100 мм
Изначально изучите настоящее руководство по эксплуатации и инструкцию пользователя по эксплуатации газовых горелок.
- Устойчиво установите теплообменник с газовой горелкой.
- Произведите проверку исправности проводов питания вентиляторов.
- Смонтируйте набор труб для отвода продуктов сгорания за пределы используемого помещения.
- Убедитесь, что сопло горелки не засорено, в противном случае продуйте его в противоположную истечению газа сторону.
- Подсоедините к соплу горелки газовый шланг и надёжно закрепите его хомутом.
- Убедитесь в отсутствии утечек газа.
- Горелка разжигается от источника открытого огня (спички).
Розжиг производится в следующей последовательности:
- Зажженный источник огня (рекомендована длинная спичка) подносится и вкладывается в открытую заслонку теплообменника.
- Затем открывается вентиль газового баллона и подаётся газ.
- Через несколько секунд появиться голубое пламя на поверхности керамического излучателя горелки.
- По прошествии 3-5 минут горелка нагреется, что будет характеризоваться жёлто-красным цветом поверхности керамического излучателя и без визуальных языков пламени на поверхности.
- В течении одной минуты после розжига горелки подсоединить клеммы охлаждающих вентиляторов (кулеров) теплообменника к источнику питания (аккумуляторной батарее напряжением 12В соблюдая полярность или присоединив блок питания к домашней сети 220В). Убедитесь, что вентиляторы исправно работают.
Перед первым применением теплообменника с горелкой необходимо дать отработать ему в течении 40 минут на открытом воздухе для удаления остаточной органики, пыли, смазочных веществ. Для установки газоотводных труб на верхней поверхности теплообменников имеется патрубок с конденсатоприемником.
По окончании работы теплообменника закройте вентиль газового баллона, чтобы произошло полное выгорание остатков газа в горелке и подводящем шланге. После выключения горелки вентиляторы должны работать в течение 15 минут до охлаждения корпуса теплообменника до температуры 40-50С. Далее вентиляторы обесточиваются. Транспортировка теплообменника возможна после его охлаждения до температуры, не вызывающей ожоги и тепловые повреждения кожных покровов.
ВНИМАНИЕ
- Не оставляйте работающий прибор без присмотра!
- Не допускайте к эксплуатации детей, это опасно!
- Запрещается эксплуатация прибора с механическими повреждениями, нарушающими целостность конструкции!
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Теплообменники транспортируются и хранятся при температуре от минус 50С до плюс 50С, при относительной влажности не более 85%. Транспортировку и хранение желательно осуществлять в специальных сумках, контейнерах, чехлах, кофрах.
Теплообменник из нерж. стали - предназначен для обогрева помещений (зимних палаток) при помощи горелки любого типа или походной газовой плитки мощностью до 2,4кВт. Циркуляция нагреваемого воздуха осуществляется за счет вентилятора напряжением 12В. Пример: палатка 3х3х2м. при наружной температуре -15 град. разогревается до 25 град. за 15 минут. При эксплуатации устройства, угарный газ отводится через дымоходную трубу за счёт естественной тяги.
Комплектация:
- Теплообменник – 1 шт.
- Сегмент трубы прямой (330 мм) – 7 шт.
- Сегмент трубы угол 45 град. – 1 шт.
- Сумка – 1 шт.
- Инструкция – 1 шт.
- Коробка – 1 шт.
Теплообменник из нерж. стали - предназначен для обогрева помещений (зимних палаток) при помощи горелки любого типа или походной газовой плитки мощностью до 2,4 кВт. Обогрев происходит за счёт естественной циркуляции воздуха. Пример: палатка 3х3х2м. при наружной температуре -15 град. разогревается до 25 град. за 15 минут. Угарный газ при этом отводится естественной тягой через дымоходную трубу.
Комплектация:
- Теплообменник – 1 шт.
- Сегмент трубы прямой (330 мм) – 7 шт.
- Сегмент трубы угол 45 град. – 1 шт.
- Сумка – 1 шт.
- Инструкция – 1 шт.
- Коробка – 1 шт.

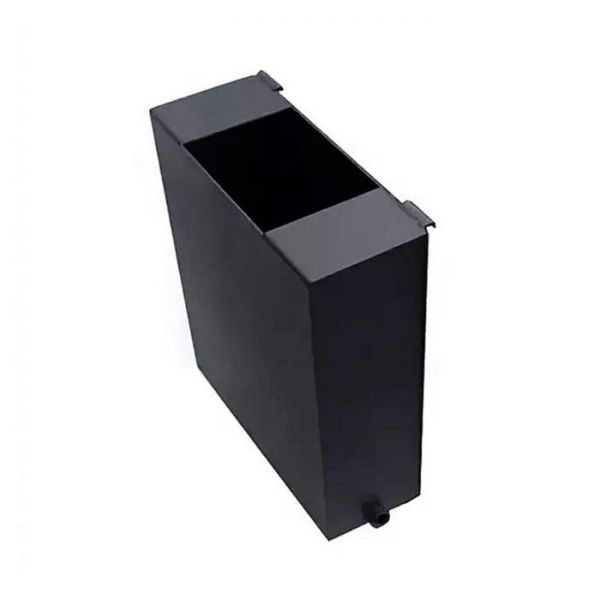

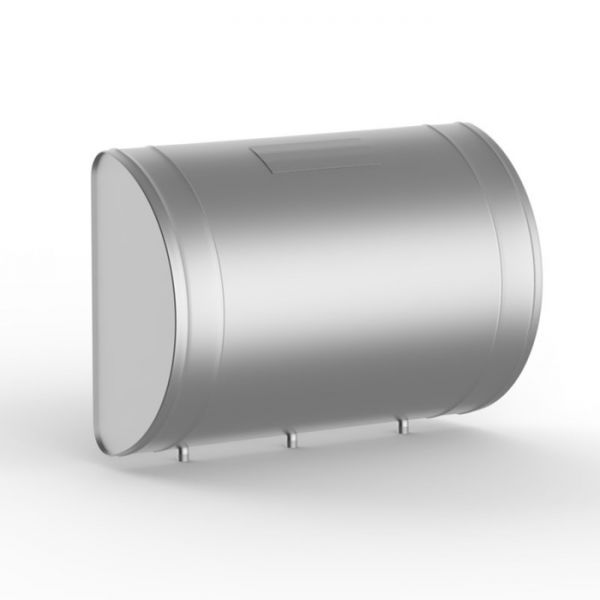

Титан (теплообменник) предназначен для нагрева воды за счёт передачи тепловой энергии исходящих газов теплогенерирующего аппарата. Используется совместно с Баком навесным. Для установки непосредственно на печь необходимо применять адаптеры котла: «Адаптер котла АКМ-Р D115» (Для печей с патрубком D115). «Адаптер переход АПМ-Р D115/120» (Для печей с патрубком D120)

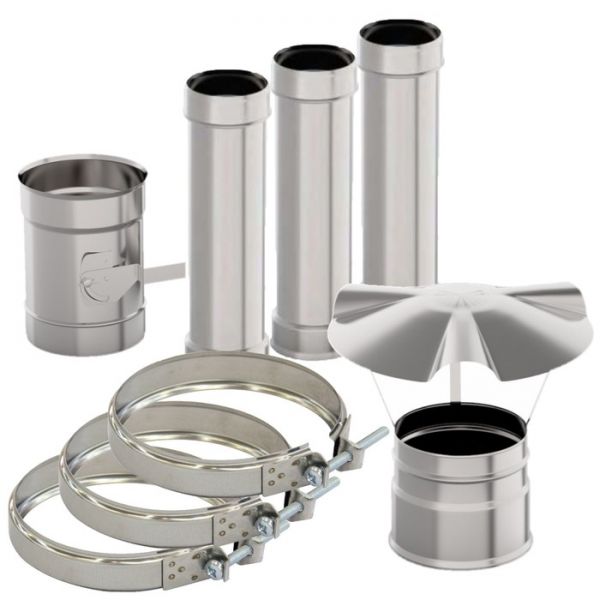

Готовый комплект торговой марки УМК из нержавеющей стали AISI 439 для сборки дымохода. Комплект всегда можно дополнить любыми элементами, но только ТМ УМК, так как дымоходы разных производителей не стыкуются между собой!
У всех элементов ТМ УМК шов на изделии идёт в нахлёст.
Если нужно, к примеру, 5 метров, то Вам необходимо докупить 2 метра трубы или сэндвича (зависит от комплекта).
Комплектация
- Труба d=115 мм, длина 1.0 метр, толщина 0.5 мм – 3 шт.

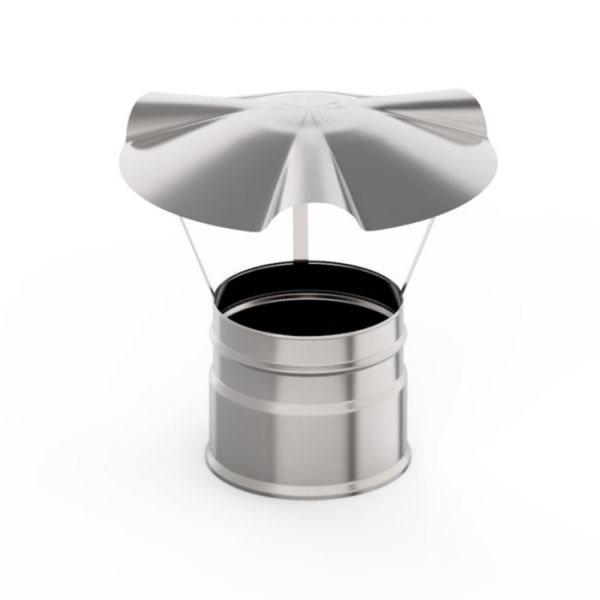

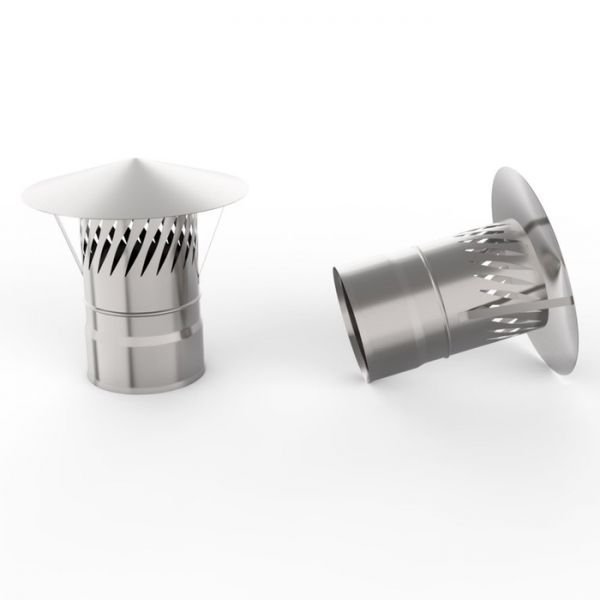

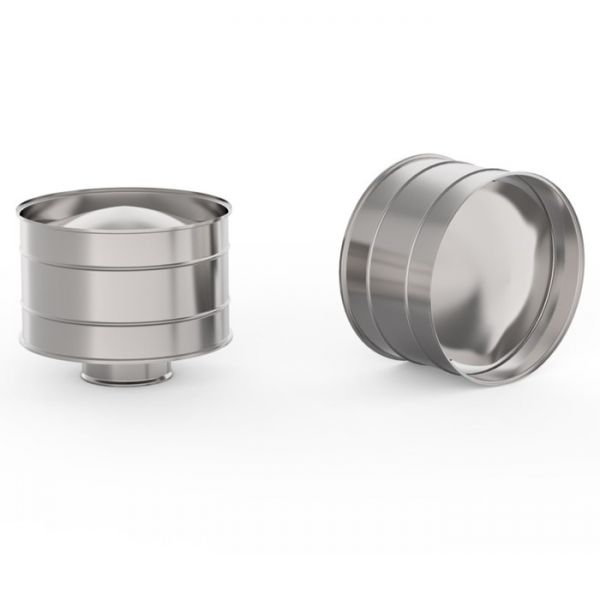

- Зонт d=115 мм, толщина 0.5 мм – 1 шт.
- Шибер поворотный d=115 мм, 0.5 мм – 1 шт.
- Хомут обжимной d=115 мм, толщина 0.5 мм – 3 шт.

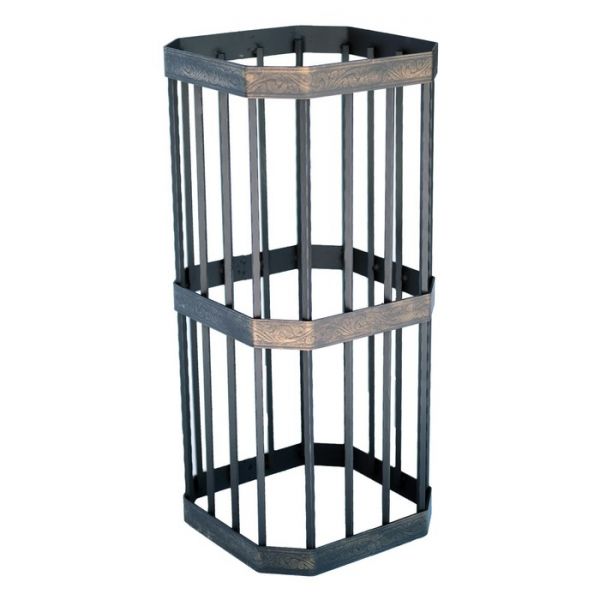

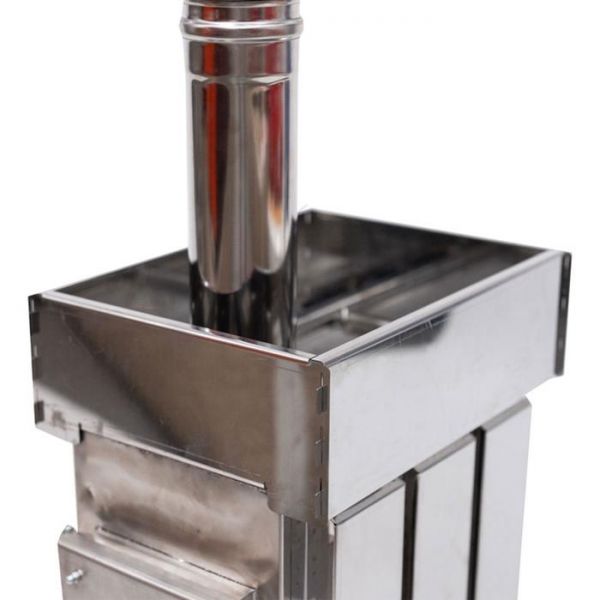

Сетка для закладывания камней «Сибирь» 700 является одним из важнейших элементов в парном помещении. Данное изделие предназначено для установки на дымоходную трубу, что позволяет убрать жёсткое тепловое излучение, исходящие от раскалённого металла дымохода.
Благодаря увеличению массы камней значительно увеличивается теплоёмкость банной печи, а пар становится более приятным и мягким, что обеспечивает ещё больший комфорт при посещении бани.
Устанавливается непосредственно в камеру сгорания ( в топку). Является универсальным, можно устанавливать с левой и правой стороны. У печей в нижней части кожуха есть отверстия с заглушками.
Устанавливается непосредственно в камеру сгорания ( в топку). Является универсальным, можно устанавливать с левой и правой стороны. У печей в нижней части кожуха есть отверстия с заглушками.
Переходник для котлов предназначен для:
- Соединения дымового канала котла с системой дымохода.
- Соединения дымового канала котла с проходящей через стену системой дымохода.
- Образования единой дымоходной системы между котлом и современным дымоходом из нержавеющей стали типа «сэндвич».
- Соединения между прямоугольным выходом дымового канала котла и круглым дымоходом из нержавеющей стали типа «сэндвич».
Переходники изготовлены из стали толщиной 3 мм. (СТ.3 СП5) и окрашены жаростойкой эмалью.
В конструкцию переходников уже встроен шибер и конденсатоотвод, что делает его универсальным в использовании.
Использование стальных переходников «Сибирь» увеличивает срок службы основного дымохода.
Основным преимуществом установки стального переходника на котел является значительная экономия денежных средств нежели при использовании элементов дымохода из нержавеющей стали.
Титан (теплообменник) предназначен для нагрева воды за счёт передачи тепловой энергии исходящих газов теплогенерирующего аппарата. Используется совместно с Баком навесным. Для установки непосредственно на печь необходимо применять адаптеры котла: «Адаптер котла АКМ-Р D115» (Для печей с патрубком D115). «Адаптер переход АПМ-Р D115/120» (Для печей с патрубком D120
Сетка для закладывания камней «Сибирь» 700 является одним из важнейших элементов в парном помещении. Данное изделие предназначено для установки на дымоходную трубу, что позволяет убрать жёсткое тепловое излучение, исходящие от раскалённого металла дымохода.
Благодаря увеличению массы камней значительно увеличивается теплоемкость банной печи, а пар становится более приятным и мягким, что обеспечивает ещё больший комфорт при посещении бани.
Бак-ватерпас предназначен для наполнения пароперегревателя ППШ-М водой по принципу сообщающихся сосудов. Устанавливается совместно с пароперегревателем ППШ-М.
Комплектация
- Бак 5 л.
- Гофро-труба 1 м D15 мм.
- 2 муфты подключения 3/4.
Кольцо уплотнительное силиконовое предназначено для создания газоплотной герметичной одностенной Моно или двустенной Термо (утеплённой) дымоходной системы при избыточном давлении не более 200 Па. Создаёт барьер для исходящих газов и конденсата в местах соединения элементов. Применяется для отопительного оборудования, температура исходящих газов которого не превышает 200°С.
Кольцо уплотнительное силиконовое предназначено для создания газоплотной герметичной одностенной Моно или двустенной Термо (утеплённой) дымоходной системы при избыточном давлении не более 200 Па. Создаёт барьер для исходящих газов и конденсата в местах соединения элементов. Применяется для отопительного оборудования, температура исходящих газов которого не превышает 200°С.
Кольцо уплотнительное силиконовое предназначено для создания газоплотной герметичной одностенной Моно или двустенной Термо (утеплённой) дымоходной системы при избыточном давлении не более 200 Па. Создаёт барьер для исходящих газов и конденсата в местах соединения элементов. Применяется для отопительного оборудования, температура исходящих газов которого не превышает 200°С.
Кольцо уплотнительное силиконовое предназначено для создания газоплотной герметичной одностенной Моно или двустенной Термо (утеплённой) дымоходной системы при избыточном давлении не более 200 Па. Создаёт барьер для исходящих газов и конденсата в местах соединения элементов. Применяется для отопительного оборудования, температура исходящих газов которого не превышает 200°С.
Кольцо уплотнительное силиконовое предназначено для создания газоплотной герметичной одностенной Моно или двустенной Термо (утеплённой) дымоходной системы при избыточном давлении не более 200 Па. Создаёт барьер для исходящих газов и конденсата в местах соединения элементов. Применяется для отопительного оборудования, температура исходящих газов которого не превышает 200°С.
Кольцо уплотнительное силиконовое предназначено для создания газоплотной герметичной одностенной Моно или двустенной Термо (утеплённой) дымоходной системы при избыточном давлении не более 200 Па. Создаёт барьер для исходящих газов и конденсата в местах соединения элементов. Применяется для отопительного оборудования, температура исходящих газов которого не превышает 200°С.
Кольцо уплотнительное силиконовое предназначено для создания газоплотной герметичной одностенной Моно или двустенной Термо (утеплённой) дымоходной системы при избыточном давлении не более 200 Па. Создаёт барьер для исходящих газов и конденсата в местах соединения элементов. Применяется для отопительного оборудования, температура исходящих газов которого не превышает 200°С.
Кольцо уплотнительное силиконовое предназначено для создания газоплотной герметичной одностенной Моно или двустенной Термо (утеплённой) дымоходной системы при избыточном давлении не более 200 Па. Создаёт барьер для исходящих газов и конденсата в местах соединения элементов. Применяется для отопительного оборудования, температура исходящих газов которого не превышает 200°С.
